O Sistema de Ancoragem Provisória (SAP) é a estrutura de reação utilizada na prova de carga estática, formada por trados helicoidais metálicos inseridos no terreno por rotor hidráulico. As hélices mobilizam a resistência do solo à tração e sustentam a viga de reação durante o carregamento da estaca ensaiada.
Por dispensar a execução de estacas de reação de concreto armado, o sistema entra em carga no mesmo dia da instalação, sem tempo de cura. Concluído o ensaio, os trados são extraídos do terreno e reaproveitados em outras obras. A Sammour Engenharia executa o SAP com equipe e equipamentos próprios em obras de todo o país, do dimensionamento do sistema à emissão do relatório do ensaio.

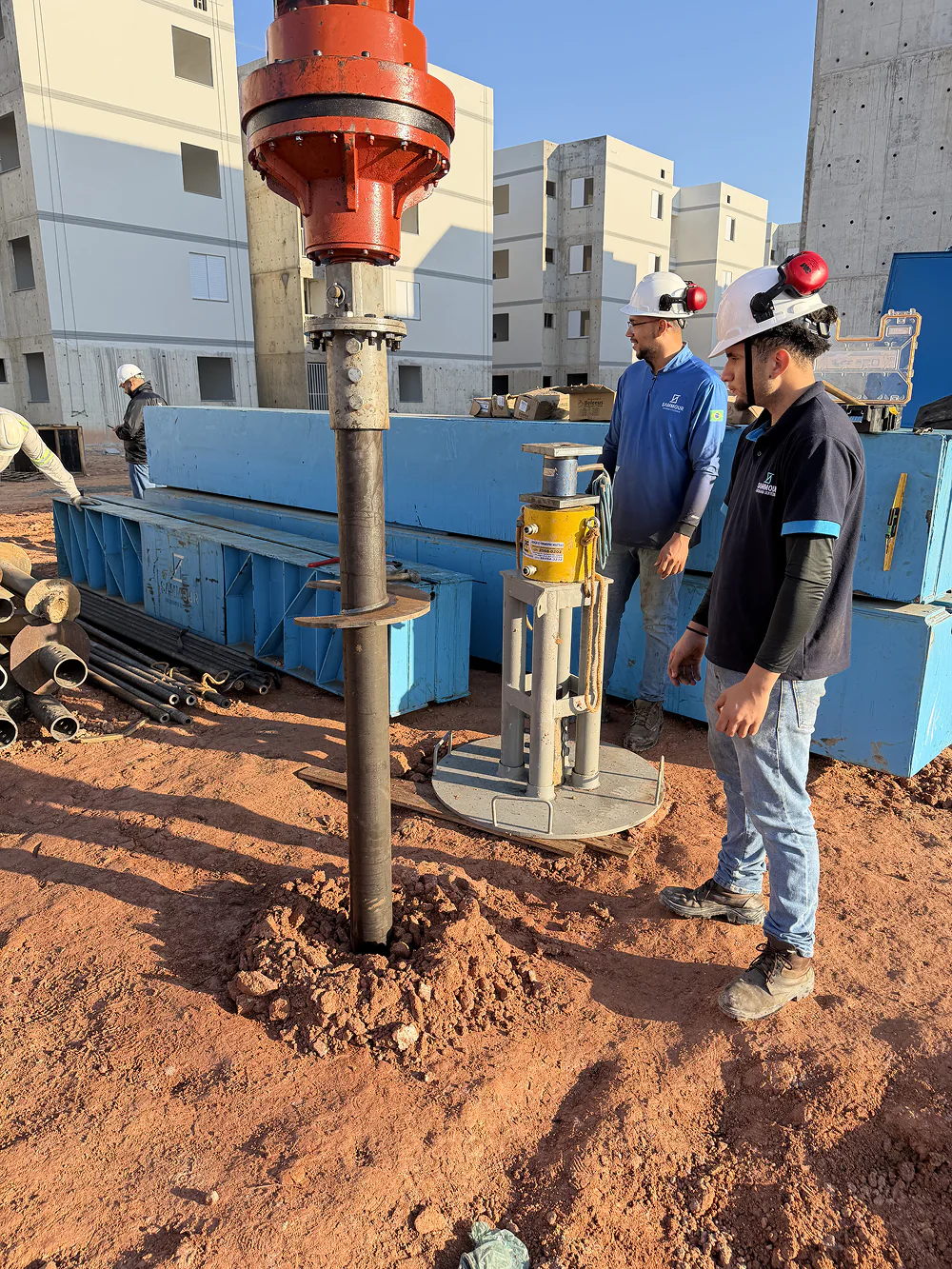

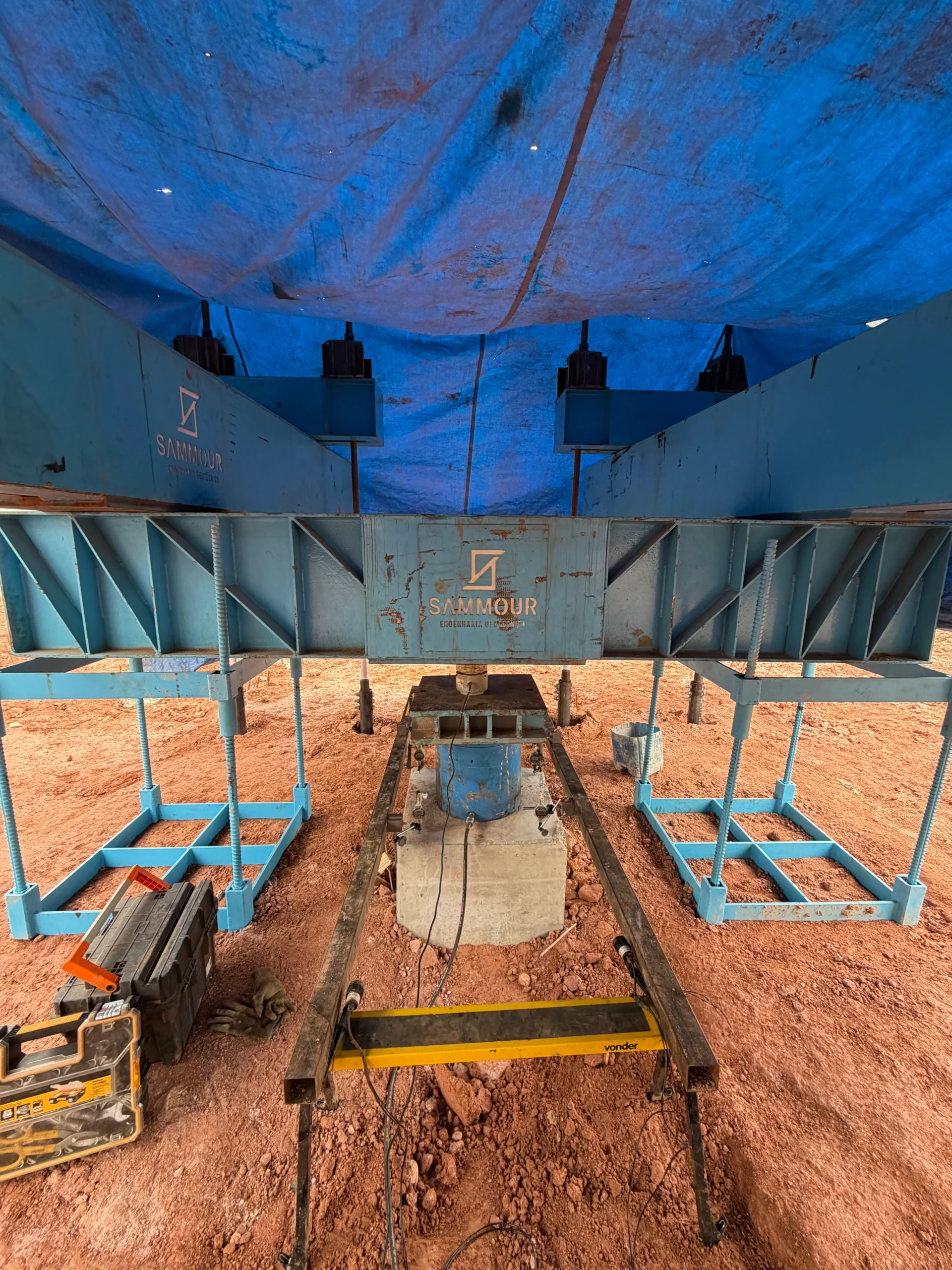

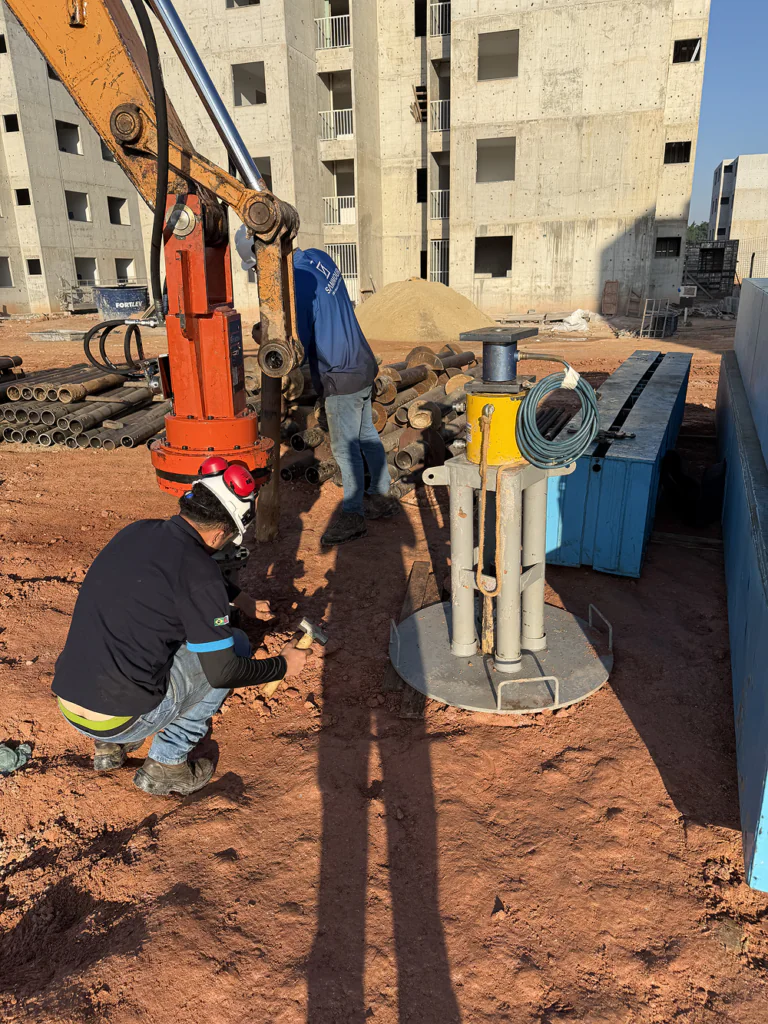

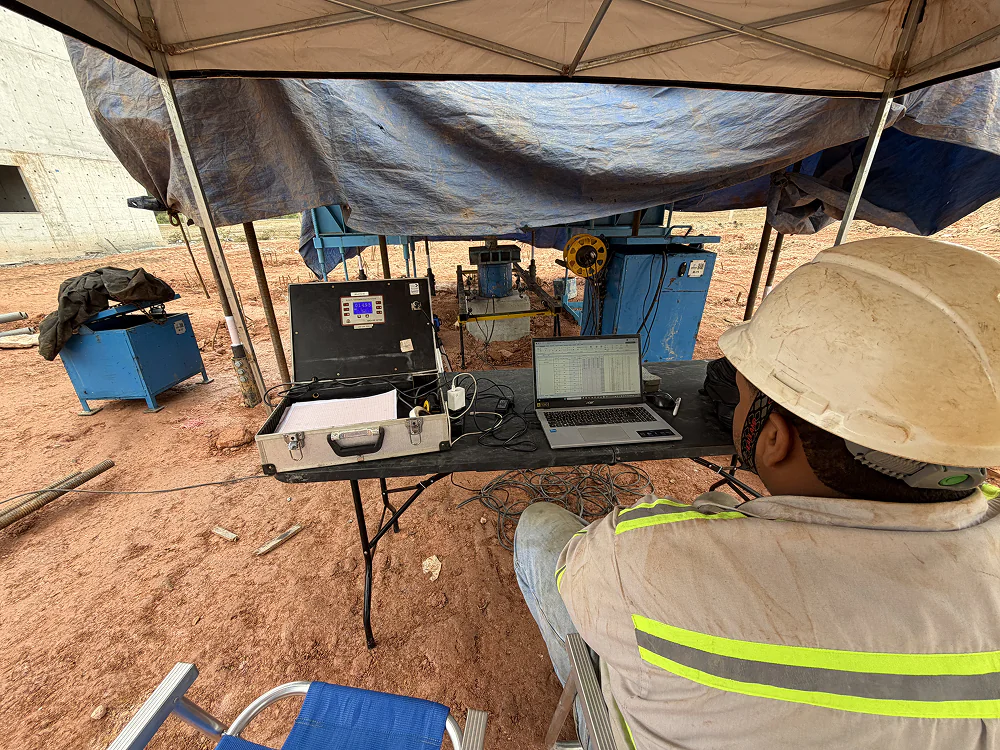

O vídeo apresenta a sequência completa em campo: inserção dos trados helicoidais com rotor hidráulico, acompanhamento do torque de instalação, montagem da viga de reação e execução da prova de carga estática. Ao final, o sistema é desmontado e recolhido para reutilização.
Toda prova de carga estática depende de uma estrutura capaz de absorver o esforço que o macaco hidráulico aplica sobre a estaca ensaiada. No arranjo convencional, essa função cabe a estacas de reação em concreto armado, que exigem perfuração, armação, concretagem e tempo de cura antes do início do carregamento. Em solos coesivos, esse prazo chega a dez dias.
No SAP, a capacidade de tração é mobilizada durante a própria cravação dos trados. A obra deixa de projetar, executar e pagar elementos de concreto que não integram a fundação definitiva, e passa a mobilizar o sistema de reação sob demanda, inclusive para ensaiar estacas nas quais nenhuma reação havia sido prevista no projeto.
O sistema atende aos critérios da ABNT NBR 16903:2020 – Prova de carga estática em fundações profundas quanto à capacidade da estrutura de reação e ao afastamento mínimo em relação à estaca ensaiada, condição que impede a mobilização do solo pelas ancoragens de interferir nos deslocamentos medidos. O dimensionamento também considera as exigências de controle de fundações da ABNT NBR 6122:2022.
Estacas de reação em concreto armado.
Execução das estacas de reação e cura do concreto, até 10 dias sem solo coesivo.
Aço, concreto e perfuração.
Permanecem no subsolo, geram passivos ambientais e podem atrapalhar um futuro retrofit.
Munck/Guindaste para içamento.
Sistema de Ancoragem Provisória com trados helicoidais.
Cravação dos trados em um ou dois dias, a depender da quantidade de pontos necessários.
Estacas helicoidais.
Extraídos e reaproveitados em outras obras.
Munck para içamento e escavadeira/retro para cravação dos helicoides.
Conheça os ganhos operacionais de adotar a ancoragem provisória como sistema de reação.
Ensaio iniciado em período inferior ao período convencional
A supressão da cura do concreto retira do caminho crítico a etapa mais longa da preparação do ensaio. Em obras com estaqueamento em andamento, o trecho testado é liberado antes e a equipe não fica em espera.
As estacas de reação convencionais consomem aço, concreto e frentes de perfuração que não integram a fundação definitiva. Com o SAP, esse custo deixa de existir e a obra paga apenas a execução do ensaio.
Os trados são retirados ao fim do ensaio e reutilizados em outras obras. O subsolo não recebe elementos permanentes que possam interferir com o estaqueamento definitivo ou com escavações posteriores, e a obra não gera o resíduo associado à demolição desses elementos.
O equipamento de cravação é de pequeno porte e opera onde não há espaço para perfuratrizes convencionais. Os trados podem ser instalados em diferentes inclinações, o que permite alinhar a reação ao eixo de carregamento inclusive em ensaios de estacas inclinadas.
O sistema é aplicável à maior parte dos perfis encontrados em obra, incluindo solos arenosos, argilosos e siltosos, porque a capacidade de tração não depende de uma camada específica e sim do embutimento das hélices em profundidade suficiente para mobilizar a carga de projeto. Em terrenos de baixa resistência, a compensação é feita com maior comprimento de cravação ou maior número de ancoragens. A presença de nível d’água não impede a execução, já que não há concretagem envolvida.
As restrições são de outra natureza. Camadas de matacões, blocos rochosos ou entulho enterrado podem impedir a passagem do trado e exigem realocação do ponto de ancoragem. Ensaios com cargas máximas elevadas também demandam verificação do espaço disponível para distribuir as ancoragens respeitando o afastamento necessário. Por isso a definição do arranjo de reação é feita no dimensionamento, caso a caso.
Para estimar a quantidade de ensaios prevista para a sua obra, utilize a Calculadora de Ensaios de Fundação disponível na página do Ensaio PCE. Em obras com estaqueamento extenso, a prova de carga estática costuma ser combinada com a Prova de Carga Dinâmica (PDA) na composição do plano de controle.
A Sammour Engenharia executa o SAP e os ensaios de fundação com equipe, equipamentos e logística próprios, sem terceirização de etapas. A responsabilidade técnica é registrada em ART junto ao CREA-MG
Obras Executadas
estados atendidos com logística própria
Estacas ensaiadas (PDA, PIT, PCE)
Clientes de construtoras, incorporadoras e órgãos públicos
Atuação em obras de mineração, energia eólica, linhas de transmissão, saneamento, indústria, infraestrutura aeroportuária, setor público e empreendimentos residenciais de grande porte, a partir das unidades de Belo Horizonte (MG), Cristalina (GO) e Americana (SP).
Envie os dados da fundação a ser ensaiada, incluindo tipo e quantidade de estacas, carga de trabalho e localização da obra. Nossa equipe retorna com o arranjo de ancoragem indicado e o prazo de mobilização.
Na maior parte das obras, sim. O sistema cumpre a mesma função de reação com prazo e custo menores, sem consumo de aço e concreto. A definição do arranjo é feita no dimensionamento: perfis com matacões, blocos rochosos ou entulho enterrado podem impedir a inserção dos trados, e ensaios com cargas elevadas exigem verificação do espaço disponível para distribuir as ancoragens respeitando o afastamento normativo.
Não, desde que respeitado o afastamento mínimo previsto na ABNT NBR 16903:2020: o sistema de reação deve ficar a, no mínimo, três vezes o diâmetro equivalente da estaca ensaiada, respeitado o piso de 1,5 m, medido de eixo a eixo. Esse afastamento impede que o solo mobilizado pelas ancoragens influencie os recalques medidos na estaca. A verificação integra o dimensionamento do sistema e é registrada no relatório do ensaio.
Não há um valor único. O sistema trabalha com diferentes tipos de trado helicoidal, cada um com sua capacidade de tração, combinados em quantidade, diâmetro e profundidade de cravação conforme a carga prevista para o ensaio e o perfil geotécnico do local. É essa modularidade que permite ajustar a reação a cargas baixas ou elevadas sem mudar o método. Durante a cravação, o torque de instalação é acompanhado e correlacionado à capacidade mobilizada, o que confirma em campo se cada ancoragem atingiu a capacidade de projeto antes de iniciar o carregamento.
A inserção dos trados leva entre 1 e 2 dias geralmente, a depender do número de ancoragens e da profundidade necessária que varia de acordo com o terreno, não tendo um valor fixo para qualquer situação e é geralmente definido a partir do dimensionamento e das condições de acesso do canteiro. A montagem da viga de reação ocorre na sequência e a prova de carga estática começa no mesmo dia, sem espera. No arranjo convencional, a mesma etapa exige executar estacas de reação em concreto e aguardar a cura, o que leva até dez dias em solo coesivo.
