O ensaio PIT detecta problemas que nenhuma inspeção visual consegue encontrar. Uma estaca pode parecer perfeita no topo e apresentar uma falha de concretagem a 8 metros de profundidade. Sem o ensaio, essa falha só aparece depois, geralmente na forma de recalque diferencial ou colapso estrutural.
Este artigo explica quais problemas o PIT (Pile Integrity Test) identifica, por que cada um compromete a fundação e quais são os limites do ensaio.
O que é o ensaio PIT e como ele detecta falhas
O PIT é um ensaio não destrutivo baseado na propagação de ondas de tensão. A equipe fixa um acelerômetro no topo da estaca e utiliza um martelo instrumentado para aplicar um impacto leve, gerando uma onda que percorre o fuste de cima a baixo.
Quando essa onda encontra qualquer variação no material, ela sofre uma reflexão. Seção menor, concreto segregado, trinca, zona porosa: cada anomalia gera uma resposta diferente no sinal registrado. O software interpreta essas reflexões e produz um gráfico de integridade que o engenheiro analisa.
O PIT lê o interior da estaca sem abrir, furar ou danificar nada.

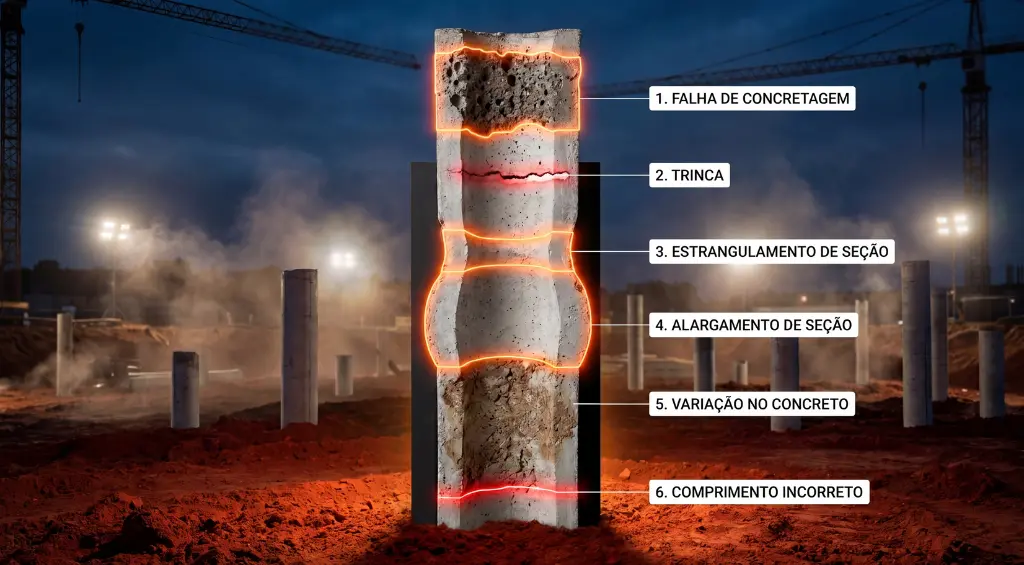

Os 6 principais problemas que o ensaio PIT detecta
1. Falhas de concretagem
A falha de concretagem é o problema mais comum em estacas moldadas in loco, especialmente nas escavadas com lama bentonítica ou hélice contínua. A contaminação por lama no fuste, a interrupção do fluxo de concreto ou o adensamento inadequado provocam esse problema. O resultado é uma zona com resistência muito abaixo do projeto.
O ensaio PIT detecta essa região porque a onda de tensão sofre uma reflexão prematura ao encontrar o material de baixa rigidez. Quanto maior a falha, mais evidente o sinal. Identificada antes do arrasamento, a estaca pode ser reforçada com injeção de calda ou substituída enquanto a escavação ainda está acessível.
2. Trincas e descontinuidades estruturais
Trincas transversais ou oblíquas no fuste surgem por impacto durante o transporte (em estacas pré-moldadas), recalques diferenciais no terreno ou solicitações de instalação excessivas.
O PIT as identifica porque a onda de tensão não atravessa uma trinca da mesma forma que atravessa concreto contínuo. A reflexão gerada chega ao topo antes da reflexão da ponta, e o engenheiro estima a profundidade do problema.
Descontinuidades próximas ao topo são mais difíceis de detectar; o PIT-W utilizado pela Sammour Engenharia minimiza essa limitação com filtros digitais avançados.
3. Estrangulamento de seção
O estrangulamento de seção ocorre quando a seção transversal da estaca diminui em determinado ponto do fuste. É frequente em terrenos com solos expansivos ou camadas de argila mole que avançam sobre o fuste antes da concretagem. Uma estaca projetada para 80 cm de diâmetro com neck de 15% na seção entrega resistência significativamente inferior ao calculado.
O PIT detecta o neck pela reflexão de amplitude positiva gerada quando a onda encontra a seção menor, diferente da reflexão negativa típica da ponta. O gráfico permite estimar profundidade e severidade do estrangulamento.
4. Alargamento de seção
Em solos granulares ou com cavidades, o concreto pode se expandir além do diâmetro nominal. O alargamento de seção não representa risco estrutural imediato, mas indica perda de controle da execução e pode sinalizar um vazio no solo preenchido parcialmente pelo concreto.
O PIT detecta o bulge pela reflexão negativa gerada quando a onda encontra a seção maior. O diagnóstico é confirmado cruzando o sinal com o registro de volume de concreto consumido na estaca.
5. Variações nas propriedades do concreto
Concreto segregado ou com traço inadequado apresenta módulo de elasticidade menor que o de referência. Essa diferença de rigidez gera reflexões no sinal mesmo quando a seção da estaca está geometricamente correta.
A onda desacelera ao entrar na zona degradada e produz uma variação de fase no sinal. O engenheiro experiente diferencia esse padrão de uma variação geométrica. Zonas de baixa qualidade são críticas em estacas sob compressão elevada, pois concentram tensões que o projeto não prevê.
6. Comprimento efetivo diferente do projeto
O PIT também verifica se a estaca tem o comprimento que o projetista especificou. Em obras com incerteza sobre a cota de apoio ou onde o equipamento de perfuração parou antes do previsto, o ensaio confirma o comprimento real pela análise da reflexão da ponta: a velocidade de propagação da onda no concreto é conhecida, e o tempo de ida e volta até a ponta determina o comprimento com boa precisão.
Estacas curtas entregam capacidade de carga inferior ao projeto. Identificar esse problema antes da superestrutura ser carregada é decisivo.
O que o PIT não detecta (e quais são seus limites reais)
Conhecer os limites do ensaio é parte do diagnóstico correto.
Relação comprimento/diâmetro acima de 30
A onda se dissipa antes de alcançar a ponta em estacas muito longas, e o sinal retorna inconclusivo. O comprimento e a condição do trecho inferior ficam sem confirmação.
Danos próximos ao topo
As reflexões de anomalias rasas chegam ao acelerômetro enquanto o sinal do golpe ainda está presente, contaminando o registro. Por isso, a estaca deve ser cortada até a cota de arrasamento antes do ensaio; se houver dano acima dessa cota, o ensaio precisa ser repetido após o corte.
Corrosão de armadura
O PIT não diagnostica corrosão diretamente. A degradação do concreto ao redor da armadura oxidada pode gerar variações detectáveis ao longo do tempo, mas o ensaio indicado para esse diagnóstico são testes eletroquímicos ou tomografia sônica.
Estacas com geometria irregular
Estacas do tipo raiz, estacas metálicas com emendas e elementos de seção variável geram reflexões espúrias que dificultam a interpretação. O PIT funciona melhor em estacas moldadas in loco de seção relativamente regular.
Nesses casos, a Prova de Carga Dinâmica (PDA) ou ensaios sônicos de transmissão cruzada fornecem o que o PIT não consegue sozinho.
Por que detectar cedo faz diferença no custo
Uma falha de concretagem identificada antes do bloco de coroamento custa entre 5% e 15% do valor da estaca para ser corrigida via injeção ou reforço. A mesma falha identificada depois que a superestrutura já está executada pode exigir reforço estrutural completo, com custo 10 a 50 vezes maior.
Com até 50 estacas ensaiadas por dia de campo, o PIT permite que obras com centenas de estacas façam controle de qualidade amplo sem impacto no cronograma.
Por isso obras de infraestrutura, edifícios corporativos e plantas industriais tratam o PIT como item de controle de qualidade padrão, não como gasto adicional.
Como a Sammour Engenharia realiza o ensaio PIT
A Sammour Engenharia executa o ensaio PIT com equipamentos fornecidos pela PDI (Pile Dynamics Inc.), referência global na fabricação de equipamentos para controle tecnológico de fundações. O sistema PIT-W registra o sinal do acelerômetro com alta resolução e permite análise em tempo real no campo.
O processo inclui:

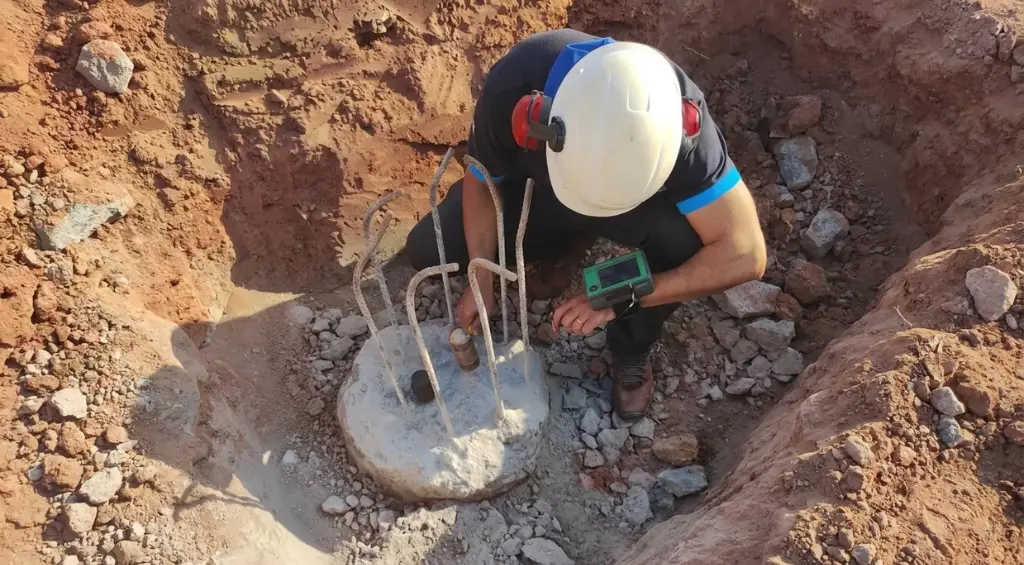

- Preparação do topo da estaca com lixamento para garantir superfície plana, limpa e seca
- Fixação do acelerômetro piezoelétrico com cera de petróleo normatizada
- Aplicação de impactos com martelo calibrado, em múltiplas repetições para validação do sinal
- Análise imediata no campo com emissão de laudo preliminar
- Relatório técnico completo com ART em até 48 horas após a realização dos ensaios
A equipe atende em todo o Brasil, com base em Belo Horizonte (MG), filial em Americana (SP) e filial em Cristalina (GO).
O ensaio PIT é o controle que a fundação não pode dispensar
O ensaio PIT detecta falhas de concretagem, trincas, estrangulamentos de seção, alargamentos irregulares, variações nas propriedades do concreto e comprimento efetivo diferente do projeto. São exatamente os problemas que ficam invisíveis durante a execução e que se manifestam depois, quando o custo de correção já é alto.
Executar o PIT durante a obra não é gasto adicional. É o controle que permite avançar com segurança técnica para as etapas seguintes.
Se sua obra tem estacas moldadas in loco, especialmente executadas com lama bentonítica ou hélice contínua, fale com a equipe da Sammour Engenharia e solicite um orçamento para o ensaio PIT.
