O Ensaio PDA é um dos métodos mais utilizados no Brasil para validar fundações profundas. Rápido, não destrutivo e capaz de gerar resultados confiáveis de forma rápida, o ensaio se tornou peça-chave em obras de médio e grande porte que exigem controle tecnológico rigoroso e cumprimento de prazos.
Entender o procedimento por trás desse resultado é o que permite ao engenheiro responsável avaliar a qualidade da execução em campo e interpretar o laudo com mais segurança técnica.
Neste post detalhamos o passo a passo da prova de carga dinâmica conforme executado em campo, segundo a NBR 13208.
Antes de tudo: a preparação da estaca e do canteiro
A primeira etapa acontece antes do primeiro golpe e tem peso direto na confiabilidade do ensaio.
No topo da estaca é executado um bloco de amortecimento, responsável por distribuir o impacto, proteger a integridade do concreto e garantir contato uniforme com o martelo. Em paralelo, o solo no entorno é nivelado e compactado para acomodar o martelo, guindaste e a equipe técnica.
Outro ponto crítico é o tempo de repouso após a cravação ou concretagem. O ensaio realizado de forma prematura captura uma capacidade de carga distorcida, antes da cicatrização do solo e da dissipação das poro-pressões. Por isso, a janela entre a execução da estaca e o ensaio é definida em projeto e respeitada rigorosamente.
Antes de iniciar a próxima etapa, é feita a inspeção visual da estaca e a conferência das informações de projeto.
O vídeo abaixo mostra na prática como essas etapas se conectam em campo durante a execução de um Ensaio PDA pela equipe da Sammour Engenharia:
Instrumentação: a instalação dos sensores na estaca
Com a estaca preparada, a equipe parte para a instrumentação. Furos laterais são executados no fuste (ou no bloco, em estacas escavadas) para fixar os sensores.
A NBR 13208 estabelece o posicionamento: faces opostas e simétricas, a uma distância mínima de 1,5 vezes o diâmetro da estaca abaixo do topo. Dois tipos de sensores são instalados:
- Sensores de deformação específica, que medem a força gerada pelo golpe.
- Acelerômetros, que medem a velocidade de propagação da onda na estaca.
Os sensores são conectados por cabo ao equipamento Pile Driving Analyzer (PDA), que faz a calibração e a verificação de sinal antes do primeiro impacto. Sensores mal fixados ou mal posicionados invalidam todo o ensaio, então essa etapa exige rigor de execução.
Aplicação dos golpes: o sistema de impacto em ação

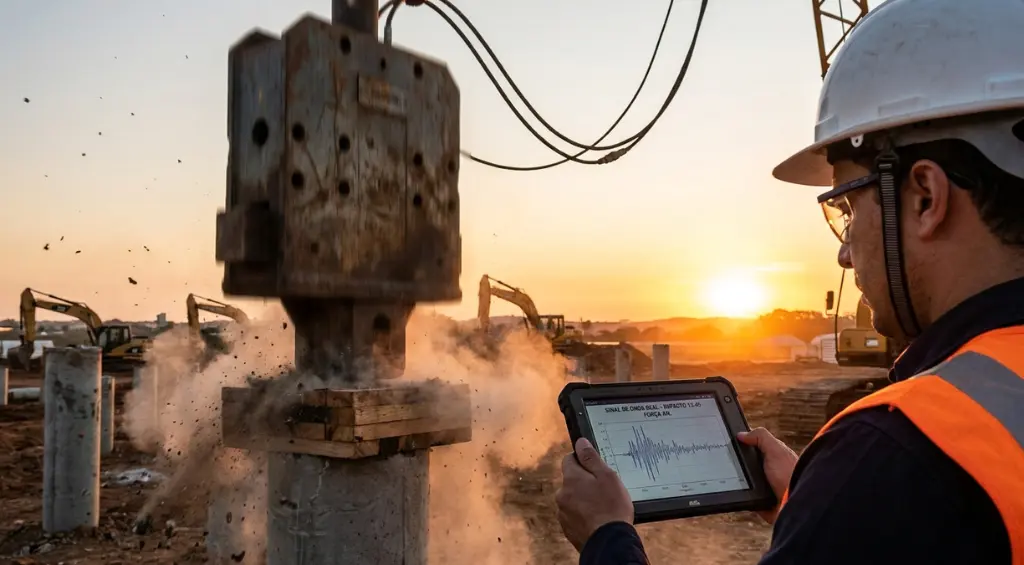

Os golpes são aplicados no topo do bloco por um martelo de queda livre, com massa proporcional à carga de trabalho prevista para a estaca. Sobre o bloco são posicionadas chapas de madeira compensada, que amortecem o impacto e protegem a estaca.
A aplicação segue uma lógica progressiva: alturas de queda crescentes, começando com energia baixa e aumentando golpe a golpe. O objetivo é mobilizar a resistência total da estaca sem provocar dano estrutural.
A NBR 13208 define os critérios de paralisação: o ensaio é encerrado quando se atinge o fator de segurança preconizado pela NBR 6122 relacionado a carga de trabalho, quando se aproxima do limite de tensão admissível do material da estaca ou quando há ruptura do sistema estaca-solo/rocha. A cada golpe é registrado a nega (deformação permanente).
Coleta e processamento dos dados em tempo real
A cada golpe, o equipamento PDA registra simultaneamente:
- Força gerada na seção instrumentada;
- Velocidade da onda;
- Energia transferida do martelo à estaca (eficiência do sistema de impacto);
- Tensões máximas de compressão e tração ao longo do fuste;
- Deslocamento da estaca.
O software processa esses sinais imediatamente usando o Método CASE — um algoritmo simplificado que entrega uma estimativa preliminar da capacidade de carga ainda em campo, logo após cada golpe.
Essa é a maior diferença operacional do PDA frente a outros métodos: o engenheiro responsável recebe indícios da resposta da estaca durante o próprio ensaio, com possibilidade de intervir, ajustar ou validar a sequência da obra antes de deixar o canteiro.
Análise pós-ensaio: o refinamento com o CAPWAP
O Método CASE é confiável, mas trabalha com simplificações — assume estacas homogêneas e não separa a contribuição do atrito lateral e da resistência de ponta. Por isso, a NBR 13208 exige que o resultado seja refinado em escritório por uma análise CAPWAP (CAse Pile Wave Analysis Program).
O CAPWAP faz uma análise inversa de equação de onda, ajustando um modelo numérico até reproduzir os sinais coletados em campo. Como resultado, entrega:
- Distribuição da resistência ao longo do fuste, separando atrito lateral e resistência de ponta;
- Limite de deformação elástica do solo (quake);
- Parâmetros de amortecimento dinâmico;
- Curva carga × recalque simulada, comparável à de uma prova de carga estática.
É o CAPWAP que transforma o ensaio dinâmico em informação utilizável para validar definitivamente o dimensionamento da fundação.
O entregável final: o relatório técnico do Ensaio PDA
A última etapa é a consolidação de tudo no relatório técnico, documento que respalda a decisão do projetista e integra o memorial da obra. Um relatório completo contém:
- Identificação da obra e da estaca ensaiada;
- Características da estaca (tipo, dimensões, material, data de execução);
- Sistema de impacto utilizado e energia aplicada;
- Registros de cada golpe (força, velocidade, energia, tensões);
- Resultados do CASE e do CAPWAP;
- Curva carga × recalque simulada;
- Avaliação da integridade estrutural da estaca;
- Conclusão técnica assinada pelo engenheiro responsável, com ART.
É esse documento que dá à obra a segurança técnica, documental e jurídica de que as fundações foram validadas conforme a norma.
Cada etapa importa para um resultado defensável
O Ensaio PDA combina rapidez de execução em campo com profundidade analítica em escritório — mas o valor do resultado depende do rigor em cada uma das etapas. Da preparação da estaca à análise CAPWAP, é a sequência completa que sustenta a confiabilidade do laudo.
A Sammour Engenharia executa o Ensaio PDA em obras de médio e grande porte em todo o Brasil, com equipe própria, equipamentos certificados e relatórios completos em conformidade com a NBR 13208. Conheça nosso serviço de Prova de Carga Dinâmica (PDA) ou fale com nosso time pelos contatos no site.
